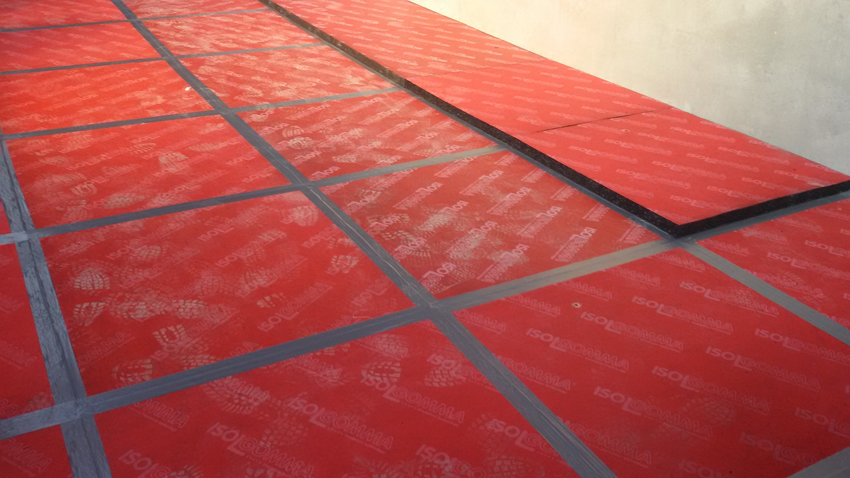

Diese Lösung wurde für den Schallschutz einer Prüfmaschine bei einer Schmiedefirma entwickelt; die Maschine führt Widerstandsprüfungen an großen geschmiedeten Bauteilen durch. Es wurde ein schwimmendes Fundament mit Abmessungen von 21 x 6 m und einer Höhe von bis zu 2 m errichtet. Es wurde eine Doppelschicht des Produkts MEGAMAT ME 50 eingesetzt; die Dichte variiert aufgrund der unterschiedlichen/ unausgeglichenen Lastbedingungen und der besonderen Konfiguration der Maschine.

Erfordernisse.

In diesem Fall bestand das Bedürfnis des Eigentümers darin, die Schwingungen (die von der Maschine im Produktionsbereich an das Messlabor übertragen wurden) so weit wie möglich zu begrenzen. Die Präzisionsmaschine wies keine homogen verteilte Belastungen auf, sondern war auf einer Seite unausgeglichen; dies hatte das Antivibrationssystem komplexer gemacht.

Vorgeschlagene Lösung.

Die vorgeschlagene Lösung sieht ein Antivibrationssystem mit einer Trägheitsbasis vor, die auf Platten mit variabler Dichte von Megamat-Produktlinie aufliegt; das garantiert eine ausreichende Schwingungsdämpfung und eine ständige Systemkontrolle, um die nicht-axialen Belastungen der Maschine auszugleichen.

Ergebnis.

Der Isolationsgrad des Antivibrationssystems beträgt 80% bei konstanter Auslenkung der Trägheitsbasis.
